ZW8M-12系列戶外高壓永磁真空斷路器

更新：2018-3-7 下午 10:57:50點擊：
  • 產品品牌上海山門
  • 產品型號ZW8M-12
  • 在線訂購
產品介紹

概述
ZW8M-12/630-20型戶外高壓永磁真空斷路器（以下簡稱斷路器），是額定電壓12kV、50Hz交流三相高壓配電網中的控制保護設備。主要用于開斷、關合電力線路中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用。
本斷路器采用立柱型、干式結構、絕緣可靠，電壽命長、免維護，特別適用于頻繁操作場所的要求。適于檢修、維護能力不強的農村電網里安裝使用。
符合《GB1984交流高壓斷路器》、《GB1985交流高壓隔離開關和接地開關》、DL/T402、DL/T403以及企業標準OHX.520.701 的要求。

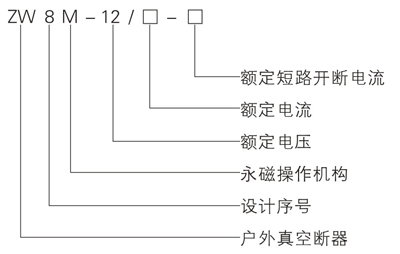

型號及其含義

主要技術參數

序號 參數名稱 單位 數據
1 額定電壓 KV 12
2 額定絕緣水平 1min工頻耐壓 干式 KV 42/斷口48
濕式 34
雷電沖擊耐壓(峰值) 75/斷口85
3 額定電流 A 50、70、100、200、400、630
4 額定短路開斷電流 kA 25 20 16
5 額定短路開斷電流次數 次 30
6 額定短路關合電流(峰值) kA 63 50 40
7 額定峰值耐受電流
8 額定短時耐受電流 25 20 16
9 額定短路持續時間 s 4
10 分閘時間 ms ＜50
11 合閘時間 ＜60
12 全開斷時間 ≤100
13 燃弧時間 ≤50
14 機械壽命 次 30000
15 合閘功 J 70
16 額定操作電壓及輔助回路額定電壓 V 直流220
交流220

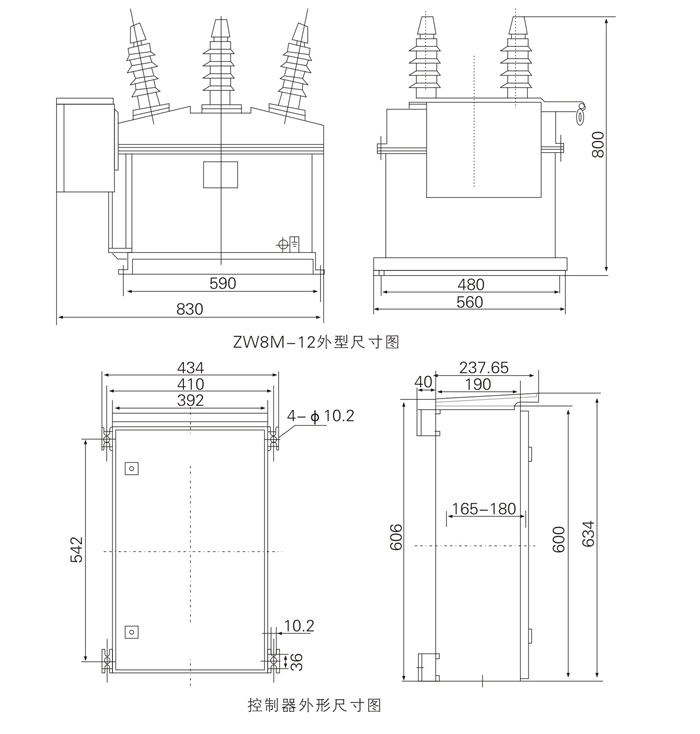

外形及安裝尺寸圖
