產品介紹
概述
VS1-12型戶內永磁真空斷路器(以下簡稱斷路器)是用于12kV電力系統(tǒng)的戶內開關設備，作為電網設備、工礦企業(yè)動力設備的保護和控制單元。由于斷路器采用專利產品CKY型永磁機構與直接傳動結構設計，使其具有優(yōu)異的性能，特別適用于頻繁操作，或多次開斷短路電流的場所。斷路器配用專用推進機構，組成手車單元。
型號及含義

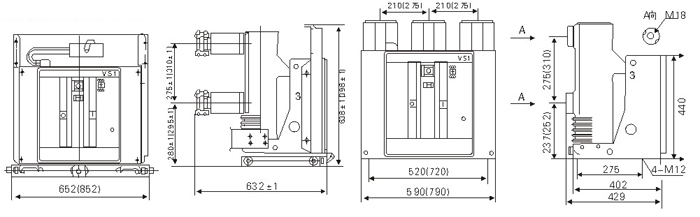

外形及安裝尺寸
|
|
|
序號
|
項目
|
單位
|
數據
|
|
1
|
額定電壓
|
KV
|
12
|
|
2
|
最高工作電壓
|
KV
|
630
|
630
|
630
|
|
3
|
額定電流
|
A
|
1250
|
1250
|
1250
|
|
4
|
額定短路開斷電流
|
KA
|
20
|
25
|
31.5
|
|
5
|
額定短路關合電流
|
KA
|
50
|
63
|
80
|
|
6
|
額定峰值耐受電流
|
KA
|
50
|
63
|
80
|
|
7
|
4S額定短路耐受電流
|
KA
|
20
|
25
|
31.5
|
|
8
|
額定絕緣水平
|
工頻耐壓（額定開斷前后）
|
KV
|
42（斷口48）
|
|
沖擊耐壓（額定開斷前后）
|
75（斷口84）
|
|
9
|
額定操作順序
|
|
分-0.3-合分180s-合分
|
|
10
|
機械壽命
|
次
|
1000
|
|
11
|
額定短路開斷電流開斷次數
|
次
|
50
|
|
12
|
操作機構額定合閘電壓（直流）
|
V
|
110,220
|
|
13
|
操作機構額定分閘電壓（直流）
|
V
|
110,220
|
|
14
|
觸頭行程
|
mm
|
11±1
|
|
15
|
超行程（觸頭彈簧壓縮長度）
|
mm
|
3.5±0.5
|
|
16
|
三相分、合閘彈跳時間
|
ms
|
≤2
|
|
17
|
觸頭合閘彈跳時間
|
ms
|
≤2
|
|
18
|
平均分閘速度
|
m/s
|
0.9~0.12
|
|
19
|
平均合閘速度
|
m/s
|
0.4~0.8
|
|
20
|
分閘時間
|
最高操作電壓下
|
s
|
≤0.05
|
|
最低操作電壓下
|
≤0.08
|
|
21
|
合閘時間
|
s
|
0.1
|
|
22
|
各相主回路電阻
|
υΩ
|
60
|
50
|
|
23
|
動靜觸頭、允許磨損累積厚度
|
mm
|
3
|
|
|
外形及安裝尺寸

|
