FZN21-12戶內高壓真空負荷開關(熔斷路組合電器)

更新：2018-3-7 下午 09:34:11點擊：
  • 產品品牌上海山門
  • 產品型號FZN21-12
  • 在線訂購
產品介紹

概述
該型高壓真空負荷開關及組合電器，適用于三相交流10kV、50Hz的電力系統中，或與成套配電設備及環網開關柜，組合式變站等配套使用，廣泛用于城網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護作用。該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓1kV以上52kV以下的高壓負荷開關》、IEC20420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804～63kV《交流高壓負荷開關》的規定。
本產品具有一開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流(FZN21-12DR/T125-31.5)可開斷短路電流和防止設備缺相動行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接開關及電動彈簧機構，能夠遠動遠控。

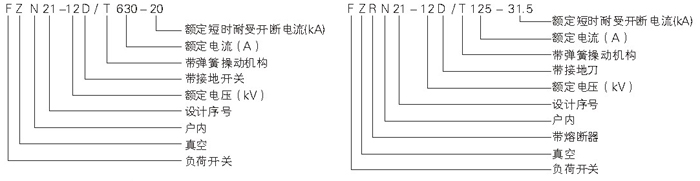

型號及其含義

主要技術參數

序號 項目 單位 參數
FZN21-12D/T630-20 FZRN21-12D/T125-31.5
1 額定電壓 kV 12 12
2 額定頻率 Hz 50 50
3 額定電流 A 630 125
4 額定絕緣水平 1min工頻耐受電壓(有效值) kV 真空斷口、相間對地42 隔離斷口48
雷電單擊耐受電壓(峰值) kV 真空斷口、相間對地75 隔離斷口85
5 額定峰值耐受電流 kA 50 -
6 4s額定短路時耐受電流 kA 20 -
7 額定有功負載開斷電流 A 630 -
8 額定閉環開斷電流 A 630 -
9 額定電纜充電開斷電流 A 10 -
10 開斷空載變壓器空量 kVA 1250 1250
11 額定短路開斷電流 kA - 31.5
12 額定轉移電流 A - 3150
13 熔斷器型號   - SDLAJ-12,SFLAJ-12,SKLAJ-12
14 撞擊器輸出能量 J - 3-5
15 額定短路關合電流 kA 50 80(預期峰值)
16 接地開關額定耐受電流(峰值) kA 50 50
17 接地開關4s額定短時耐受電流 kA 20 20
18 輔助回路額定電壓(DC或AC) V ≌220，≌110 ≌220，≌110
19 機械壽命 次 10000 10000
