GN38-12系列戶內高壓隔離開關

更新：2018-3-5 上午 02:08:49點擊：
  • 產品品牌上海山門
  • 產品型號GN38-12
  • 在線訂購
產品介紹

概述
 GN38-12上隔離開關結構設計新穎、合理、獨具一格。它出線采用穿墻式，直接在母線室和斷路器室形成絕緣隔板。它的進線端子便于與并柜的水平母排直接連，
可縮小開關柜高度，減少過渡接頭，降低成本。
   操作機構傳動使隔離開關軸旋轉，帶動操作拐臂推拉隔離刀片，使其和進線觸頭分合，或和接地觸頭分合實現隔離或接地

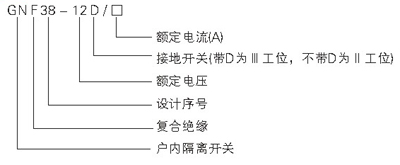

型號及其含義

符合標準

GB1985-1989《交流高壓隔離開關和接地開關》
IEC129-84《交流隔離開關和接地開關》
使用環境條件

a.周圍空氣溫度：上限+40℃ 下限-25℃
b.海拔高度2000m以下
c.相對濕度：日平均值不大于95%，月平均值不大于90%
d.周圍空氣應不受腐蝕性或可燃性氣體，水蒸汽等明顯污染
e.無經常性的劇烈震動

主要技術參數

項目/型號規格/數據 額定電壓(kV) 額定電流(A) 4s額定短時耐受電流(kA) 額定峰值耐受電流(kA) 額定絕緣水平(kV)
1min工頻耐受電壓(kV) 雷電沖擊耐受電壓(kV)
GN38-12/630 12 630

 20 50 極間、極對地42斷口48 極間、極對地75斷口85
GN38-12D/630 12 630 20 50
GN38-12/1250 12 1250 31.5 80
GN38-12D/1250 12 1250 31.5 80
GN38-12/1600 12 1600 31.5 80
GN38-12D/1600 12 1600 31.5 80

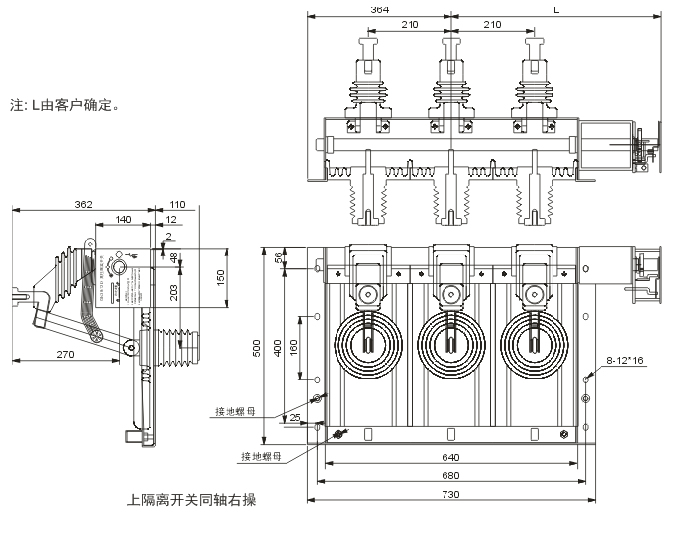

外形及安裝尺寸
