HD系列HS系列開啟式刀開關及刀形轉換開關
更新：2018-3-9 下午 06:21:03點擊：
- 產品品牌上海山門
- 產品型號HD/HS
產品介紹
適用范圍 HD系列、HS系列開啟式刀開關及刀形轉換開關（以下簡稱開關）適用于交流50Hz，額定電壓至380V、直流至220V，額定電流至3000A的成套配電裝置中，作為不頻繁地手動接通和分?jǐn)嘟�、直流電路或作隔離開關用。其中：
1.1中央手柄式的開關主要用于動力站，不切斷帶有電流的電路，作為隔離開關之用。
1.2側方正面杠桿操作機構式開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝。
1.3中央正面杠桿操作機構開關主要用正面操作、后面維修的開關柜中，操作機構裝在正前方。
1.4側面操作手柄式開關，主要用于動力箱中。
1.5裝有滅弧室的開關可以切斷適當?shù)碾娏髫?fù)荷，其他系列刀開關只做隔離開關使用。
本產品符合IEC60947-3 GB14048.3標準

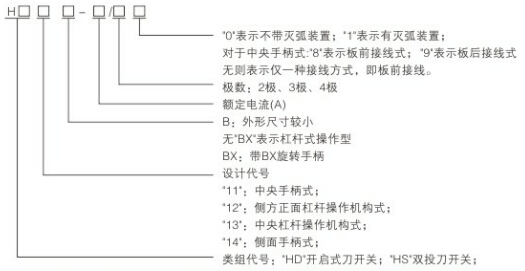

型號及含義
正常工作條件和安裝條件
1周圍空氣溫度不高于+40°C，不低于-5°C。
2安裝地點的海拔不超過2000m。
3濕度、最高溫度為+40°C時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20°C時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4周圍環境的污染等級為3級。
5開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方；同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
主要參數及技術性能
1額定工作電壓電流380V、直流220V。

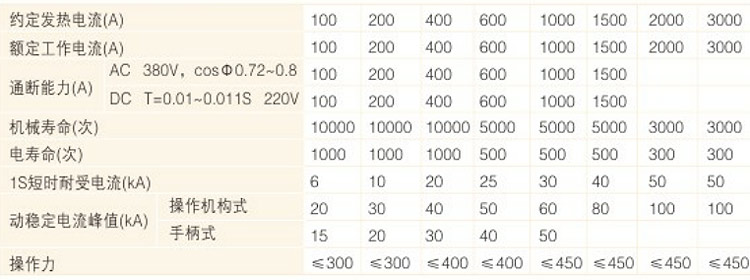

2主要技術性能及參數（見表1）
外形及安裝尺寸

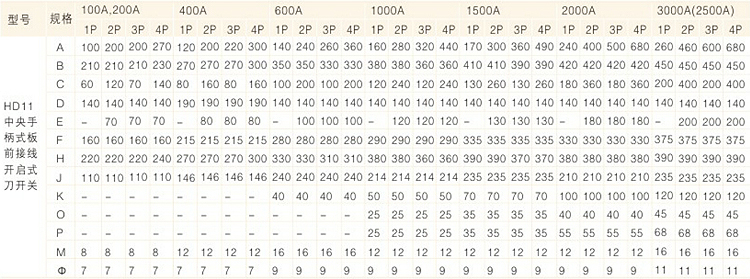

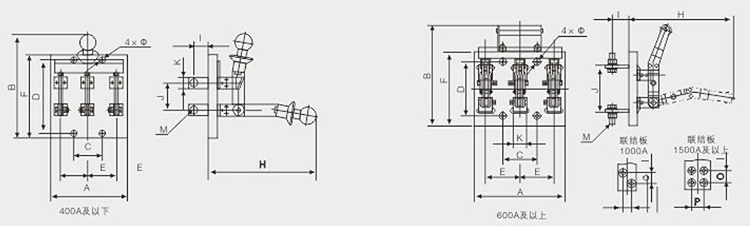

板前接線（見圖1、表2）

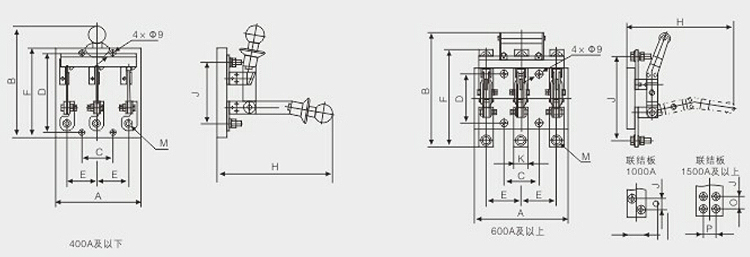

HD12HD11板后接線（見圖2）
