FZ(R)N21-40.5系列戶內高壓真空負荷開關(熔斷器組合電器)

更新：2018-3-7 下午 09:37:06點擊：
  • 產品品牌上海山門
  • 產品型號FZ(R)N21-40.5
  • 在線訂購
產品介紹

概述
FZ(R)N21-40.5(D)/50-20型戶內高壓交流真空負荷開關(熔斷器組合電器)是專為35KV箱式變電站設計的，亦可作為獨立電器單元應用于電力系統中。本產品體積小、安裝方便、操作簡單。其結構科學合理，動作靈活可靠。負荷開關可實現免維護，組合電器可配用系列撞針式熔斷器，熔斷器更換安全方便。
FZ(R)N21-40.5(D)/50-20型戶內高壓交流真空負荷開關(熔斷器組合電器)適用于額定電壓40.5kV三相交流50Hz的供電網絡中，作為開斷負荷電流、過載電流及短路電流之用。尤其適用于無油化，不栓修及頻繁操作要求的場所。

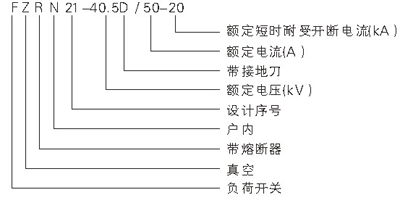

型號及其含義

真空負荷開關、熔斷器組合電器的電氣性能參數

序號 名稱 單位 組合電器 負荷開關
1 額定電壓 kV 40.5
2 額定頻率 Hz 50
3 4s額定短時耐受電流 kA 16
4 額定電流 A 50 1250
5 額定有功負載開斷電流 / 1250
6 額定閉環(huán)開斷電流 / 1250
7 額定峰值耐受電流 / 40
8 額定短路開斷電流 20 /
9 額定電纜充電電流 / 21
10 1min工頻耐受電壓(真空斷口、相間、相對地/隔離斷口) kV 95/110
雷電沖擊耐受電壓(真空斷口、相間、相對地/隔離斷口) 185/215
11 控制輔助回路1min工頻耐壓 2
12 機械壽命 次 10000
13 真空滅弧室觸頭允許磨損厚度 mm 3
14 手動操作力 N·M ≯250
真空負荷開關、熔斷器組合電器的機械性能參數
序號 名稱 單位 參數
1 觸頭開距 mm 17±1
2 觸頭超程 mm 5±1
3 平均合閘速度 m/s 0.6±0.2
4 平均分閘速度 m/s 1.5±0.2
5 三相觸頭分、合閘不同期 ms ≤2
6 觸頭合閘彈跳時間 ms ≤3
7 帶電體之間及對地距離 mm ≥300
8 主回路電阻(熔斷器除外) μΩ ≥150
