GN24-12D系列戶內高壓隔離開關

更新：2018-3-5 上午 02:05:42點擊：
  • 產品品牌上海山門
  • 產品型號GN24-12D
  • 在線訂購
產品介紹

概述

GN24-12D（Ⅰ、Ⅱ），GN24-12D（Ⅰ、Ⅱ）C系列戶內高壓隔離開關為額定電壓10kV，三相交流50Hz的戶內裝置。
結構形式：
a、GN24-12D（Ⅰ1.2；Ⅱ1.2）O型隔離開關為動（或靜）觸頭側接地形式；主刀和接地刀組合在一整體框架上；1型為左邊操作；2型為右邊操作；O型為全工況產品，并可根據用戶定貨要求附裝帶電顯視裝置。
b、GN24-12SDⅠ、Ⅱ（C1.2.3）型隔離開關為動，靜觸頭兩側接地形式，并可把動（或靜）觸頭側改為穿墻套管；（或兩側都改用穿墻套管）主刀和兩組接地刀結合在同一框架上，其中一組接地刀可單獨操作，也可同時用一臺機構操作。

使用環境條件
a.海拔：1000m；
b.周圍空氣溫度；
c.周圍環境相對濕度；日平均值不大于95%，月平均值不大于90%；
d.地震烈度不超過8度；
e.沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場。

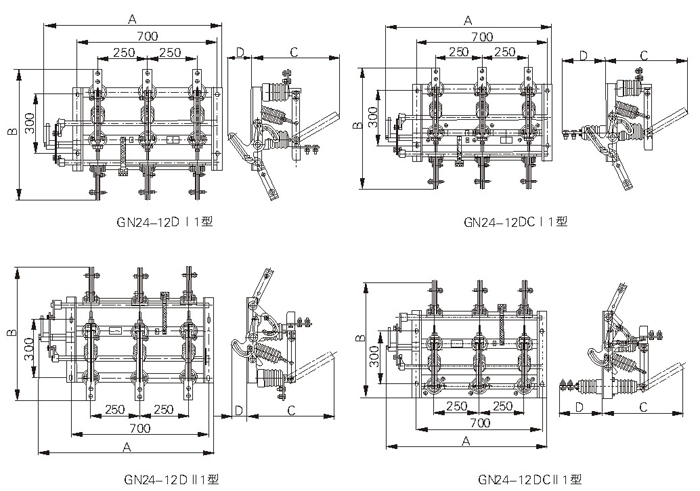

外形及安裝尺寸

型號\尺寸\電流 400A 　630A 1000A 1250A 安裝 尺寸
A B C D A B C D A B C D
GN24-12D Ⅰ 890 660 450 125 890 690 480 125 890 700 500 125 700×300
GN24-12D Ⅱ 890 660 450 125 890 690 480 125 890 700 500 125
GN24-12D Ⅰ 890 660 450 240 890 690 480 350 890 700 500 350
GN24-12D Ⅱ C 890 660 450 240 890 690 480 350 890 700 500 350
GN24-12D Ⅰ 920 780 450 125 920 790 480 125 920 790 500 125
GN24-12D ⅡC 920 780 450 240 920 790 480 350 920 790 500 350
