HR6系列熔斷器式隔離開關
- 產品品牌上海山門
- 產品型號HR6
HR6系列熔斷器式隔離開關（以下簡稱開關）主要用于額定電壓交流380V和660V（45~62Hz），約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、隔離開關、應急開關，并作電路保護用，但一般不作為直接開閉單臺電動機之用。
本產品符合IEC60947-3 GB14048.3標準

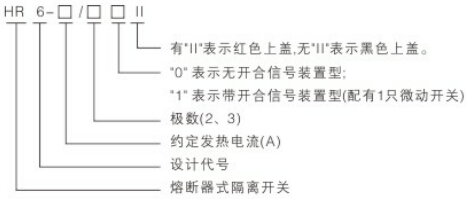

型號及含義
正常工作條件和安裝條件
1周圍空氣溫度不高于+40°C，不低于-5°C。
2安裝地點的海拔不超過2000m。
3濕度：
最高溫度為+40°C時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20°C時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4周圍環境的污染等級為3級。
5開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方；同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
結構特征
開關由底座、蓋和滅弧室等部分組成，均有耐弧塑料制成，為全塑型結構，靜觸頭直接裝在底座上，滅弧室拆裝方便，每個滅弧室都有內室和外室二部分，采用多片金屬滅弧柵，增強了滅弧能力，提高了觸頭壽命。
NT型熔斷體裝在蓋的內部，蓋可沿只吃件呈扇形旋轉，具有較大的電隔離距離以滿足隔離開關的要求，蓋可以方便地從底座上拆下，使得安裝和更換熔斷體很方便，底座上具有兩組安裝孔，能滿足各種開關柜內及面板上安裝的要求。開關的兩側面，根據需要可裝輔助觸頭，發出指示開關分合狀態的信號。
主要參數及技術性能

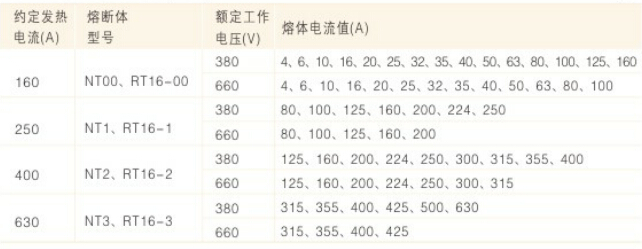

1.開關與熔斷體配用關系（見表1)

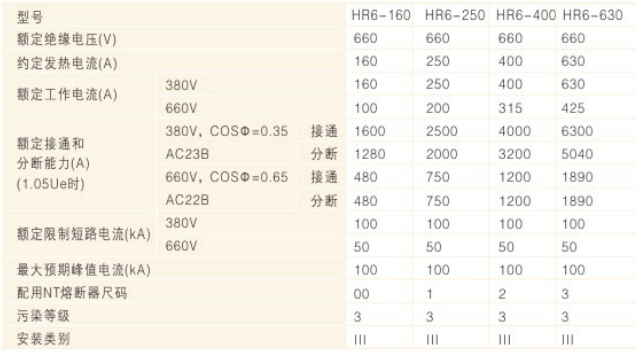

2.開關技術參數（見表2）
3.輔助開關額定電壓交流380V，約定發熱電流5A，使用類別為AC-15，額定工作功率300VA。

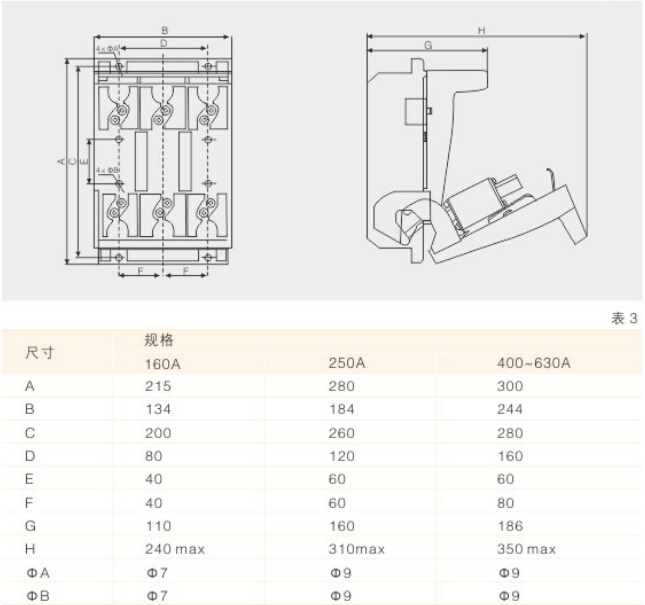

外形及安裝尺寸（見圖1、表3）
訂貨須知
訂貨單位須注明開關的型式特征，電壓等級，電流等級，極數，操作方式及數量等，特殊訂貨請咨詢我公司技術部門
