ZW10-12系列戶外高壓真空斷路器
更新：2018-3-7 下午 11:23:54點擊：
- 產品品牌上海山門
- 產品型號ZW10-12
產品介紹
概述
ZW10-12G/T630-12.5/16/20型戶外高壓真空斷路器是三相交流戶外高壓開關設備，主要用于12KV等級，額定電流630A，額定頻率50HZ的農網、城網、礦山、鐵道、港口的配電系統，特別適用于戶外架空線路，分合負荷電流、過載電流、短路電流、對電網進行切換和保護。

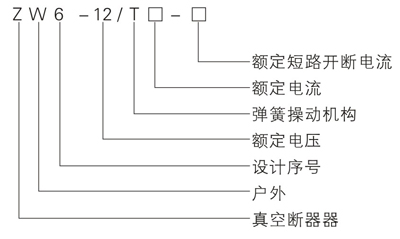

型號及其含義
斷路器的裝配調整參數
| 序號 | 項目 | 單位 | 參數 | ||||
| 1 | 額定電壓 | KA | 12 | ||||
| 2 | 額定電流 | A | 630 | ||||
| 3 | 額定頻率 | HZ | 50 | ||||
| 4 | 工頻耐受電壓 | KV | 42/48 | ||||
| 5 | 雷電沖擊電壓(峰值) | KV | 75/85 | ||||
| 6 | 額定短路開斷電流 | KA | 6.3 | 12.5 | 16 | 20 | |
| 7 | 額定短路關合電流(峰值) | KA | 15 | 31.5 | 40 | 50 | |
| 8 | 額定短時耐受電流 | KA | 6.3 | 12.5 | 16 | 20 | |
| 9 | 額定峰值耐受電流 | KA | 15 | 31.5 | 40 | 50 | |
| 10 | 額定操作順序 | 分-0.3S-合分-180S-合分 | |||||
| 11 | 額定短路電流開斷次數 | 次 | 30 | ||||
| 12 | 機械壽命 | 次 | 10000 | ||||
| 13 | 動觸頭允許磨損累計悲哀度 | mm | 3 | 4 | |||
| 14 | 額定操作電壓配CT型彈簧操動機構 | 合閘線圈 | V | 直流或交流220V | |||
| 分閘線圈 | |||||||
| 15 | 過流脫扣線圈額定工作電流 | A | 5 | ||||
| 16 | 電流互感器一、二次電流比 | 100/5.200/5.300/5.400/5.630/5 | |||||
| 17 | 組合式各相主回路電阻 | μΩ | ≤200 | ||||
| 18 | 重量 | Kg | 150 | ||||

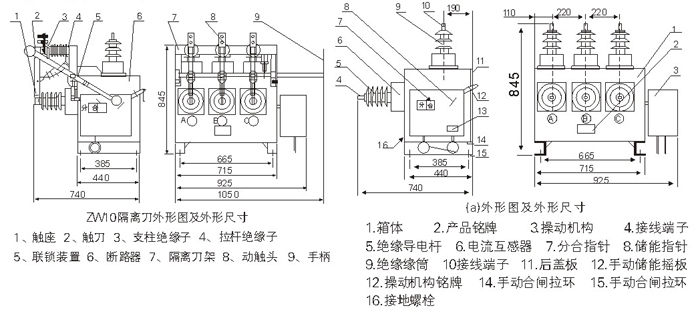

外形及安裝尺寸圖
注：用戶如有特殊要求，可與我廠協商后確定
